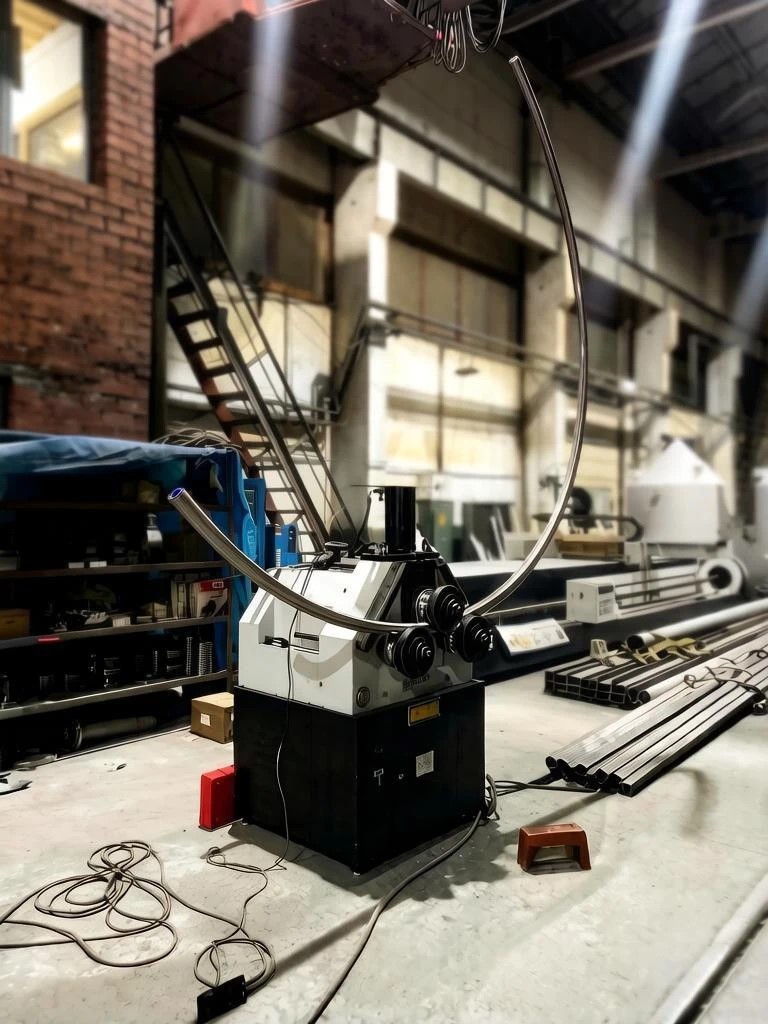

3-валковый профилегибочный станок — универсальное решение для гибки металлопроката
Гнёт уголок, швеллер, трубу и двутавр. Точность, чистота, надёжность. Сменная оснастка под любую форму профиля.
- Универсальность — обработка уголков, швеллеров, труб, двутавров, прутка и полосы
- Сменные валки под любой профиль
- Предварительная гибка концов — без плоских участков
- Отсутствие заломов и гофров
- Все три валка ведущие — без проскальзывания
- Простота настройки и эксплуатации
- Высокая производительность — за один прокат
- Долговечность — станина и валы из закалённой стали
Как работает 3-валковый профилегиб
Профилегибочный станок работает по принципу прокатки заготовки между тремя вращающимися валками. Заготовка помещается между роликами, боковые (или нижние) валки перемещаются, создавая давление, а центральный валок приводит в движение весь механизм. За несколько проходов профиль изгибается до дуги заданного радиуса.
Верхний валок перемещается вертикально между двумя неподвижными нижними. Простая конструкция, но требует отдельного оборудования для предгибки концов.
Боковые валки движутся по дуге вокруг центральной оси. Позволяет выполнять предгибку концов без переворота заготовки. Характерна для большинства современных моделей (серия W24).
Конструкция станка
- Станина из высокопрочной стали с термообработкой
- Рабочие валки из закалённой кованой стали (SAE 1050)
- Гидравлическая система — усилие до 18 тонн
- Привод — гидромоторы или электродвигатели с редукторами
- Система управления — пульт, педали реверса, цифровые индикаторы (УЦИ)
Какие профили обрабатывает станок
Уголок (равнополочный и неравнополочный), швеллер, двутавр, тавр
Круглого, квадратного и прямоугольного сечения
Круглый и квадратный пруток, полоса (в различных плоскостях)
Технические характеристики (на примере моделей)
| Параметр | Модель W24S-16 | Модель HPK-65 | Модель RPB-165 |
|---|---|---|---|
| Мощность | 5.5 кВт | 3.0 кВт | 22 кВт |
| Диаметр валков | — | 180 мм | 500 мм |
| Масса | 3200 кг | 1000 кг | 11000 кг |
| Возможности | Уголок 80×8 | Швеллер до 80 мм | Швеллер №30 |
| Особенность | Гидравлика, 3 ведущих валка | Горизонтальное/вертикальное положение | Две рабочие скорости |
Преимущества 3-валкового профилегиба
Обработка широкого спектра профилей путём быстрой смены оснастки
Интуитивно понятное управление и лёгкая переналадка
Гибка заготовок за один прокат — экономия времени
Отсутствие заломов и гофров благодаря независимому перемещению валков
Где применяется оборудование
- Производство металлоконструкций
- Строительные фермы и каркасы
- Архитектурные элементы
- Детали трубопроводов
- Каркасы теплиц и навесов
- Элементы промышленных зданий
- Кольцевые детали для машин
- Металлические дуги и арки
